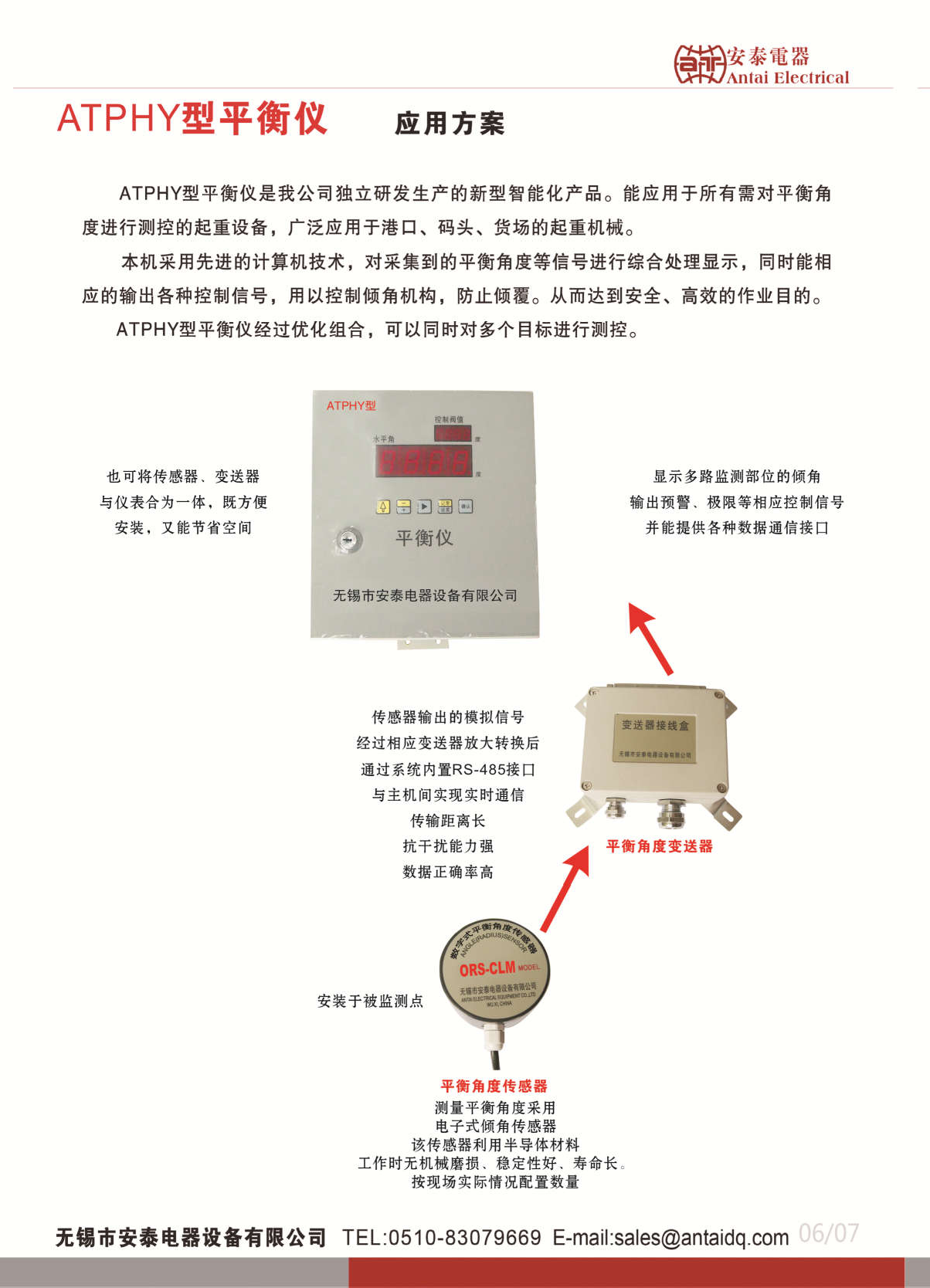

ATPHY型平衡仪

ATPHY型平衡仪是我公司独立研发生产的新型智能化产品。能应用于所有需对平衡角度进行测控的起重设备，广泛应用于港口、码头、货场的起重机械。

本机采用先进的计算机技术，对采集到的平衡角度等信号进行综合处理显示，同时能相应的输出各种控制信号，用以控制倾角机构，防止倾覆。从而达到安全、高效的作业目的。ATPHY型平衡仪经过优化组合，可以同时对多个目标进行测控。

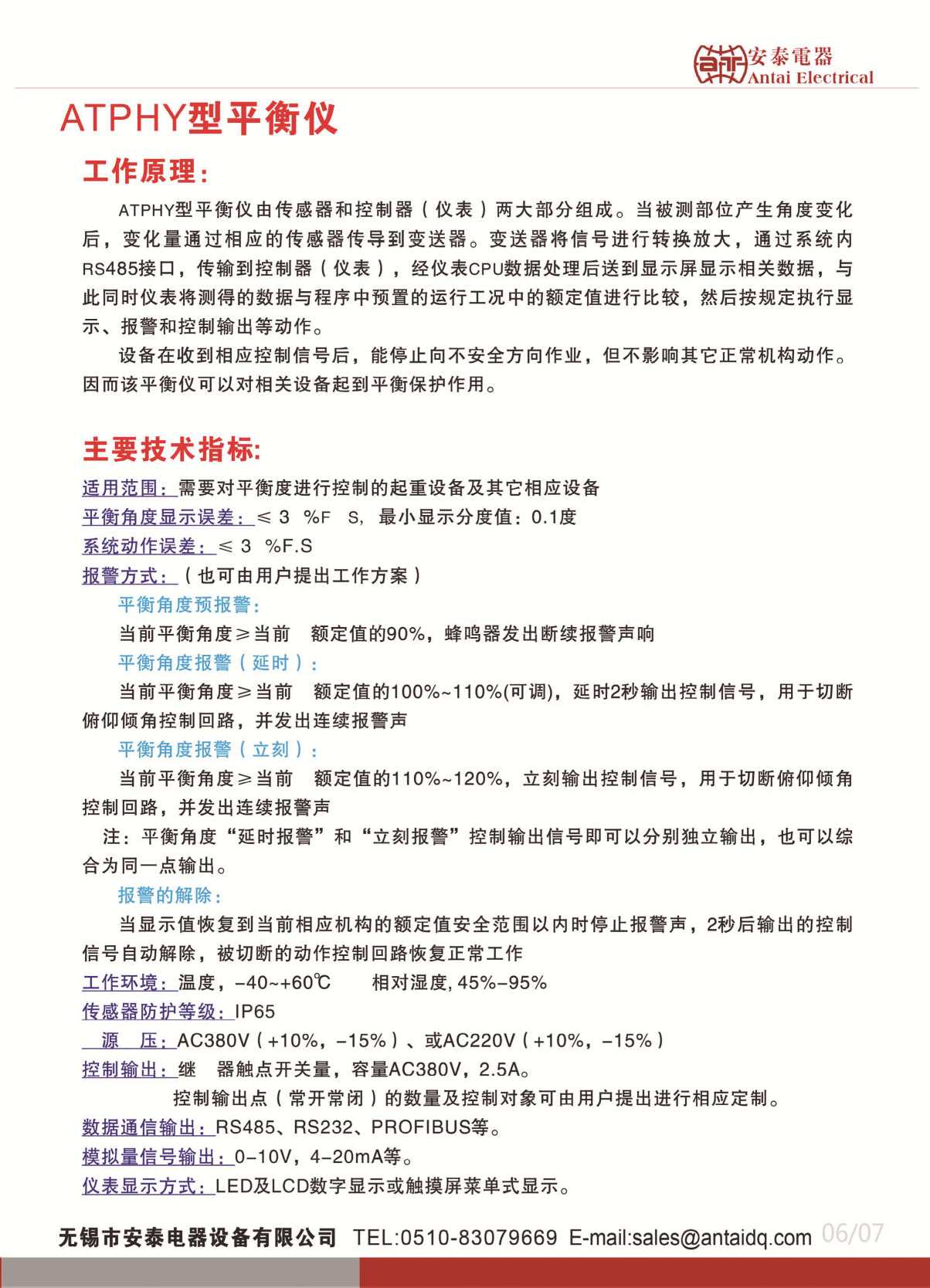

工作原理

ATPHY型平衡仪由传感器和控制器(仪表)两大部分组成。当被测部位产生角度变化后，变化量通过相应的传感器传导到变送器。变送器将信号进行转换放大，通过系统内RS485接口，传输到控制器(仪表)，经仪表CPU数据处理后送到显示屏显示相关数据，与此同时仪表将测得的数据与程序中预置的运行工况中的额定值进行比较，然后按规定执行显示、报警和控制输出等动作。

设备在收到相应控制信号后，能停止向不安全方向作业，但不影响其它正常机构动作。

因而该平衡仪可以对相关设备起到平衡保护作用。

主要技术指标:

适用范围:需要对平衡度进行控制的起重设备及其它相应设备平衡角度显示误差:≤ 3 %F S，最小显示分度值:0.1度系统动作误差:≤3 %F.S报警方式:(也可由用户提出工作方案 )

平衡角度预报警:

当前平衡角度≥当前 额定值的90%，蜂呜器发出断续报警声响

平衡角度报警(延时 ):

当前平衡角度≥当前 额定值的100%~110%(可调)，延时2秒输出控制信号，用于切断俯仰倾角控制回路，并发出连续报警声

平衡角度报警(立刻 )

当前平衡角度≥当前 额定值的110%~120%，立刻输出控制信号，用于切断俯仰倾角控制回路，并发出连续报警声

注:平衡角度“延时报警”和“立刻报警”控制输出信号即可以分别独立输出，也可以综合为同一点输出。

报警的解除:当显示值恢复到当前相应机构的额定值安全范围以内时停止报警声，2秒后输出的控制信号自动解除，被切断的动作控制回路恢复正常工作工作环境:温度，-40~+60C相对湿度,45%-95%传感器防护等级:IP65

源 压: AC380V (+10%，-15%)、或AC220V ( +10%，-15%)控制输出:继 器触点开关量，容量AC380V，2.5A。

控制输出点(常开常闭)的数量及控制对象可由用户提出进行相应定制。数据通信输出:RS485、RS232、PROFIBUS等。模拟量信号输出:0-10V，4-20mA等。仪表显示方式:LED及LCD数字显示或触摸屏菜单式显示
